RG 59, RG6, RG11.
Коаксиальный кабель — результат стараний и трудов многих учёных. Над его созданием работали знаменитые физики и инженеры из разных государств.
В настоящее время коаксиальный кабель широко применяется:
Коаксиальный кабель широко используют для передачи электросигналов высокой частоты, для защиты кабельных сетей от внешних радиопомех, как помехоподавляющее средство. Существует много других сфер радиоэлектроники, где применяется коаксиальный кабель.
Если взглянуть на разрез данного кабеля, то на нём можно различить оплётку из медной или алюминиевой проволоки, внешний проводник из алюминиевой фольги и центральный проводник, покрытый слоем изоляции из вспененного полиэтилена. Центральная жила изготавливается из меди, алюминия или стали, покрытых медью. Наружный изоляционный слой обычно бывает выполнен из ПВХ или ПЕ. Как правило, все виды коаксиального кабеля упаковывают в стандартные 100-метровые или 305 метровые бухты.
Самые известные виды коаксиальных кабелей
Широко распространённый в быту и известный как телевизионный, кабель RG-59/U используется для передачи информации в системах видеонаблюдения, а также для широкополосной трансляции данных. Его волновое сопротивление — 75 Ом. Он имеет проводник покрытой медью и медной оплеткой .
Толщина RG-59/U меньше, чем у RG-6, вследствие чего первый удобнее подключать к видеокамерам. Упаковывается в стандартные 305-метровые бухты.

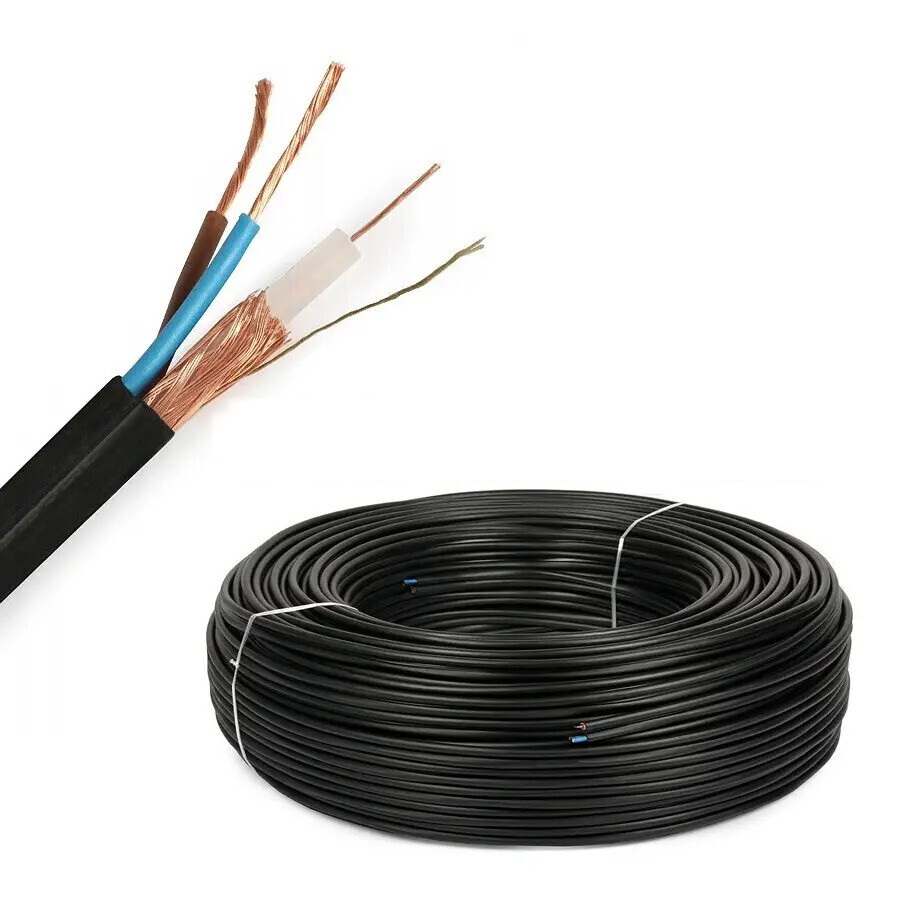

Для удобства при монтаже систем видеонаблюдения чаще всего используют гибридный кабель RG-59+2*0.75. Связано это с тем, что он может в одно и то же время проводить электроэнергию для работы системы и транслировать видеосигналы. Такая двойная функция кабеля обусловлена тем, что внутри кабеля вместе с центральным проводником и оплёткой находится двухжильный электропровод с увеличенным сечением. Последнее необходимо для безопасности при питании видеосистемы от электросети. Кабель упаковывается в стандартные 305-метровые бухты.

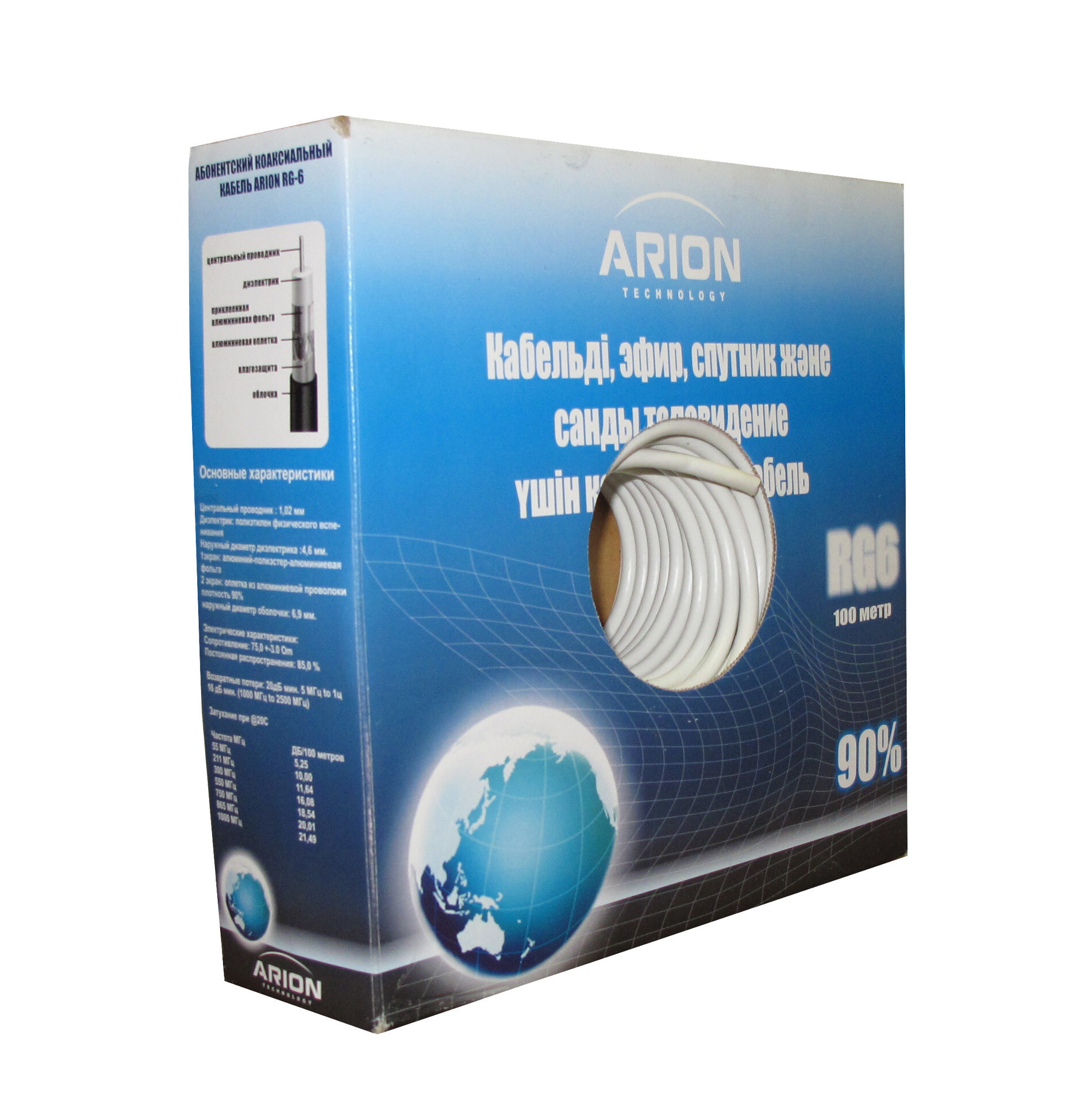

RG6 центральный провод в кабеле RG-6U CCS изготовлен из стали, которая сверху покрыта медью. Это значительно снижает его стоимость. Внешний проводник — алюминиевый. Оплётка, состоящая от 32%-90% экранировки 0,12-миллиметровых жилок, выполнена из стали или алюминия. RG-6 немного толще, чем RG-59. Первый используют для устройств, работающих на более высокой частоте, чем системы, оснащённые RG-59; также RG-6 применяют для широкополосной трансляции ТВ, а упаковывают в 100-метровые и 305-метровые бухты.
Кабель RG-11 называют магистральным. Повышенная прочность его внешней изоляции даёт возможность для эксплуатации данного типа на улицах, чердаках и в колодцах. Для переброски кабеля между домами выпускается особый вид RG-11, оснащённый тросом. Все подвиды этой категории кабеля упаковываются не в 100-метровые, а в 305-метровые бухты.
